邊緣融合簡介

邊緣融合是目前異形投影以及大面積投影比較受歡迎的投影技術，它能夠?qū)着_(tái)投影機的畫面進行無縫隙重疊，這樣投射出來的畫面更加清晰亮麗，并且尺寸也更大。投影融合技術的工作原理是當兩臺或更多的投影機投射出的畫面會有一部分重合時，通過融合技術將重合的部分的光亮降低，讓整個畫面的亮度變得一致。

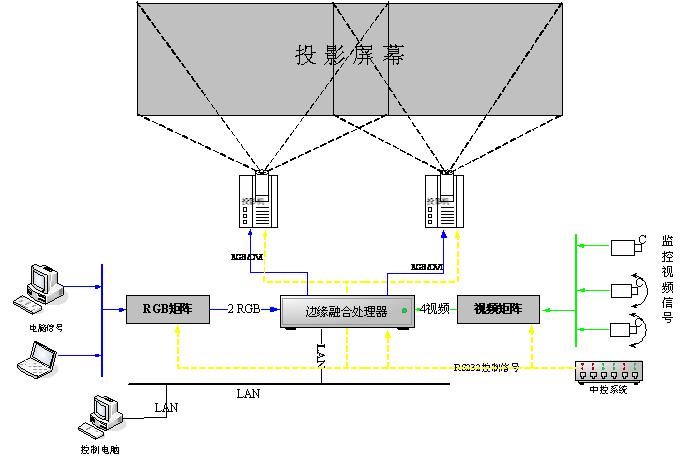

邊緣融合技術原理

邊緣融合技術就是將一組投影機投射出的畫面進行邊緣重疊，并通過融合技術顯示出一個沒有縫隙更加明亮，超大，高分辨率的整幅畫面，畫面的效果就象是一臺投影機投射的畫面。當二臺或多臺投影機組合投射一幅畫面時，會有一部分影象重疊，邊緣融合的主要功能就是把二臺投影機重疊部分的燈光亮度逐漸調低，使整幅畫面的亮度一致。

邊緣融合設備組成

1、投影機(選用)：根據需求定制，一般為工程投影機

2、融合軟件/融合設備融合投影

3、數字內容高/標清影片、三維動畫、CG特效等

4、主機：i5/GTX1060/4G/500G/工控機箱

5、線材：視頻線、布線、線槽等

6、金屬支架：定制

7、顯示設備：投影軟/硬幕、LED拼接屏、液晶屏等

8、多屏寶(選用)：根據通道數量、展示需求決定

9、音響系統：立體音響、功放、麥克風等設備

邊緣融合特點

1、實現真正的無縫拼接;

2、邊緣融合的顯示效果容易受環境光影響，適合在光線較暗的環境中使用;

3、邊緣融合對屏幕尺寸大小基本沒有限制。

邊緣融合發展歷程

邊緣融合并不是一下子就達到現在的效果，它也經歷了很多發展的過程，不斷完善才有了現在這么受歡迎的狀態，邊緣融合主要有以下三個發展歷程：

1、簡單拼接

開始只是將兩臺投影機進行邊緣的拼接，并沒有進行重疊，在呈現的效果上來看畫面中會出現一道縫隙，感覺把整個畫面分割開一樣，如果做了亮度的加強這條縫隙還能呈現為白色，如果沒做處理畫面中會有很明顯的線條，效果相當丑。

2、簡單重疊

后來人們發現可以將兩臺投影機投射出來的畫面進行一個部分重疊，但是剛開始并沒有進行重疊部分的淡化，還是會有一個亮光呈現在畫面中。

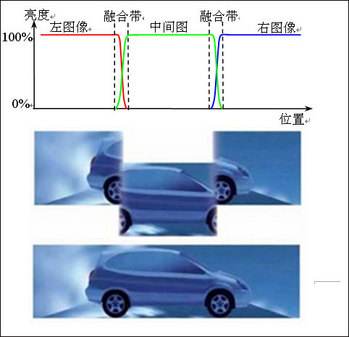

3、融合處理

隨著科技的發展以及人們審美需求的提高，將投影機的亮度線性一邊進行衰減處理，另外一邊進行增加處理，這樣兩者相抵呈現出一個完整的畫面。

為什么選用邊緣融合

許多大型會議對投影的需求比較高，可是一臺投影機有時通常不能滿意畫面的請求，多臺投影機進行普通拼接又會呈現縫隙;還有許多投影遭到屏幕的形狀的約束畫面不行完好;這時候邊緣融合技能的出現就大大處理了這些問題。正是因?yàn)檫吘壢诤夏軌蛱幚磉@些狀況所以才越來越多的被運用到投影中去。

邊緣融合設計步驟

一套完整的邊緣融合的設計步驟主要有以下幾步：

1、確實投影畫面的尺寸大小。

2、確定好尺寸之后決定使用多少臺投影機。

3、選擇適合的投影機，需要考慮亮度、分辨率都比較高的投影機。

4、根據使用的場合選擇屏幕，可以是弧形、球形、曲面等。

5、邊緣融合處理器，要想完成融合效果少不了融合處理器。

6、安裝調試，校準屏幕和投影機，使得畫面更加完美。

邊緣融合的方式

邊緣融合技術就是將多臺投影機投射出的畫面進行邊緣重疊，用融合技術顯示出一個沒有縫隙的完整畫面。邊緣融合使用到的技術方式主要有以下幾種：

1、投影機橫向排列：多臺投影機的排列可以投射出更寬的畫面，因?yàn)楝F(xiàn)在人們對視覺的要求越來越好，這種方式能夠滿足人們對超清亮麗畫面的需求。

2、投影機垂直排列：相較于橫向排列，垂直堆積的方法也越來越受大家的歡迎，在廣告以及活動現場等的使用比較廣泛。

3、多臺投影機堆積：很多場合會需要呈現更加亮麗更加大的畫面效果，這時候就需要更多的投影機堆積出超大的畫面。

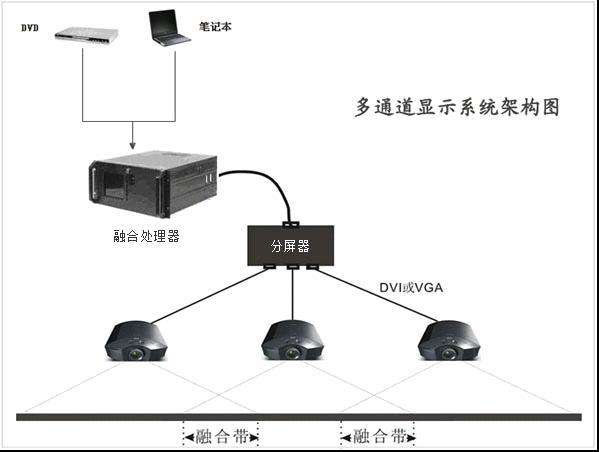

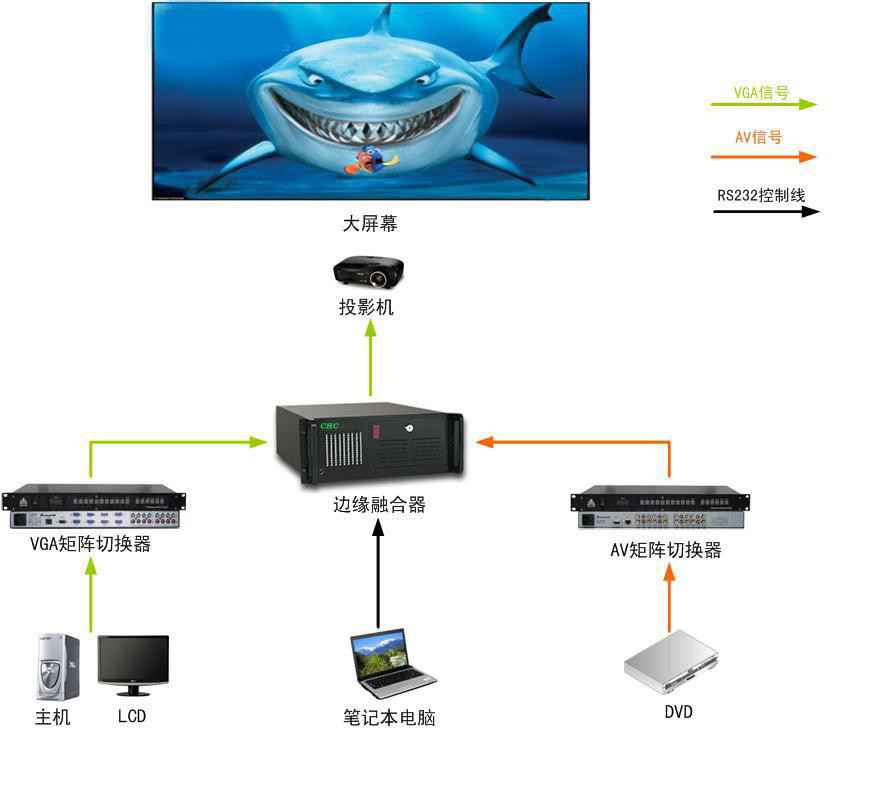

邊緣融合處理器

邊緣融合處理器是將多組投影機投射出的畫面進行邊緣重疊，并通過融合技術顯示出一個沒有縫隙更加明亮，超大，高分辨率的整幅畫面，畫面的效果就象是一臺投影機投射的畫面的投影機融合處理系統。采用分布式設計理念，將信號接入、畫面拼接、融合帶處理等相關功能從系統上區分開，使得不同的功能在各自獨立的硬件中處理實現，很大程度提升了設備的穩定性。內置多畫面拼接處理器和融合生成兩大功能，簡化無縫投影顯示系統的構架，信號源、融合器、投影機三點一線的結構即可完成無縫投影顯示系統。

邊緣融合設備選擇標準

1、投影機

投影機的選用一定要注意投影機的亮度、分辨率和均勻度，其中比較常見的投影機產品是CRT，LCD，DLP，LCOS等。

2、屏幕

屏幕的選用一定要注意屏幕的材質、屏幕的增益以及半增益視角、均勻度、平整度、分辨率、對比度、超大無縫等。

邊緣融合軟件

軟件融合是將多臺投影機畫面完美融合成一幅畫面，打破傳統僅限一臺投影機投影畫面。

邊緣融合軟件的作用主要體現在以下幾大方面：

播放模塊

可以根據具體的需求調整畫面的顯示比例，支持多窗口顯示，支持視頻圖片的任意切換。

桌面模塊

配合采集板塊可以多窗口顯示，還能夠跟其他的軟件技術相結合使用。

控制模塊

能夠支持使用第三方軟件進行控制，靈活性很強。

矯正模塊

可以自動進行幾何矯正和手動矯正，根據矯正來定義顯示形狀，投影機的顏色自動矯正。

軟件融合和硬件融合的區別

軟件融合是指通過融合軟件，結合計算機將兩臺或多臺投影機投射的畫面進行處理融合，最終展示出一臺投影機畫面的效果。

硬件融合在原理上與軟件融合沒有區別，主要在于硬件設備上，軟件融合是將融合技術融入到軟件及服務器中，硬件融合是使用單獨的硬件設備，鏈接各個投影機通道，達到融合效果。

總而言之，只要是利用顯卡或電腦進行邊緣融合的都稱為軟融合，真正的純硬件融合器是基于單片機技術開發的，純硬件融合器是通過多年的單片機技術研究改進，并不斷吸收國外的先進技術，專門為展覽展示研發的純硬件融合器，擁有自主知識產權，與軟件融合器相比具有壓倒性優勢。還有一個巨大的區別就是軟件融合相比硬件融合要便宜。

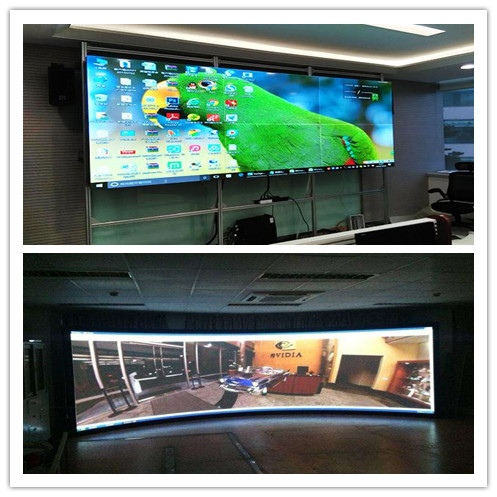

無縫拼接與邊緣融合的區別

無縫拼接技術并非完全“無縫”，而超窄邊拼接，多用于led拼接屏、液晶拼接屏、觸摸拼接屏等多塊顯示屏拼接成一塊完整的大屏中。具有高亮度、高對比度、高色彩飽和度、高可靠性、純平展示、使用壽命長、智能化控制管理、多組合模式等特點。

邊緣融合技術就是多臺投影機投射出的畫面進行邊緣疊加，通過融合技術將融合區域的高亮度進行幾何矯正、對比度調整，顯示出一幅完整的畫面，相對于原來的畫面更加明亮、色彩更明艷，效果就像是一臺頂級投影機投射出來的完整畫面。具有增加飽和度、增大圖像尺寸、增加圖像亮度的特點，適用于環幕、弧幕、球幕等個性化展示需求。

兩者明顯的區別是：1、無縫拼接會有一條很細小的邊緣;邊緣融合則是一副完整的畫面。2、無縫拼接多用液晶屏拼接，不用投影機;邊緣融合多用投影機，將投影機投射出來的畫面進行拼接融合。

兩臺投影機融合步驟

1、投影機擺放：投影機的數量和擺放的位置需要根據用戶自身需求而定。

2、顯卡設置：顯卡設置主要是對畫面融合帶進行設置，畫面重疊的部分可以通過顯卡融合來實現。

3、投影機點校正：融合后使用投影機內部的點校正，直到投影畫面完全融合為止。

4、邊緣融合：最終呈現出一幅完整的畫面。

投影融合色差問題

投影機色差是肯定要考慮的，如果投影機本身就存在色差的話，如果這個色差不明顯的話，是可以通過軟件或是投影機來調節的，但是如果是很明顯的色差的話，那就比較難調節了，一般做融合的話都是新的投影機，也就是使用時間相同，那樣色差問題也就不存在了。

邊緣融合報價

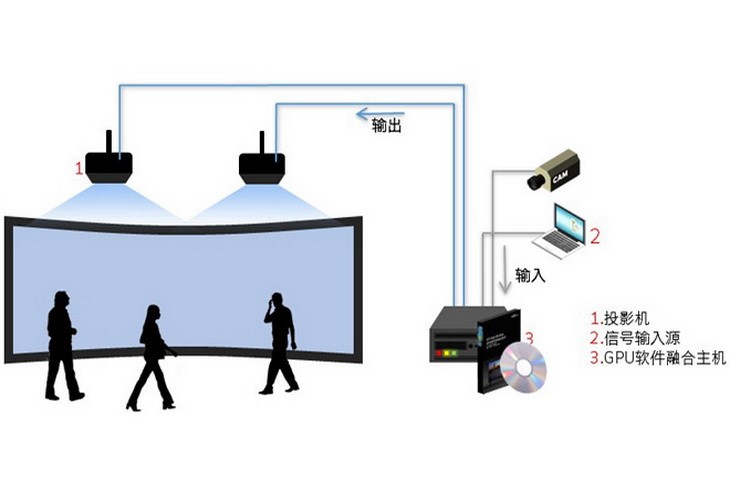

軟件邊緣融合報價

軟件融合是指通過融合軟件，結合計算機將兩臺或多臺投影機投射的畫面進行處理融合，最終展示出一臺投影機畫面的效果，根據通道不同，軟件、硬件設備也有一定的價格差異。

1、投影機根據需求定制：4000-24000/臺

2、融合軟件(融合投影)：6000-8000/套

3、數字內容(高/標清、內容等決定) ：3500-6000/分鐘

4、主機(i7/高端獨顯/4G/500G/工控機箱)：6000-8000/臺

5、線材(視頻線、布線、線槽等)：2000-4000/套

6、金屬支架定制：400-1000/個

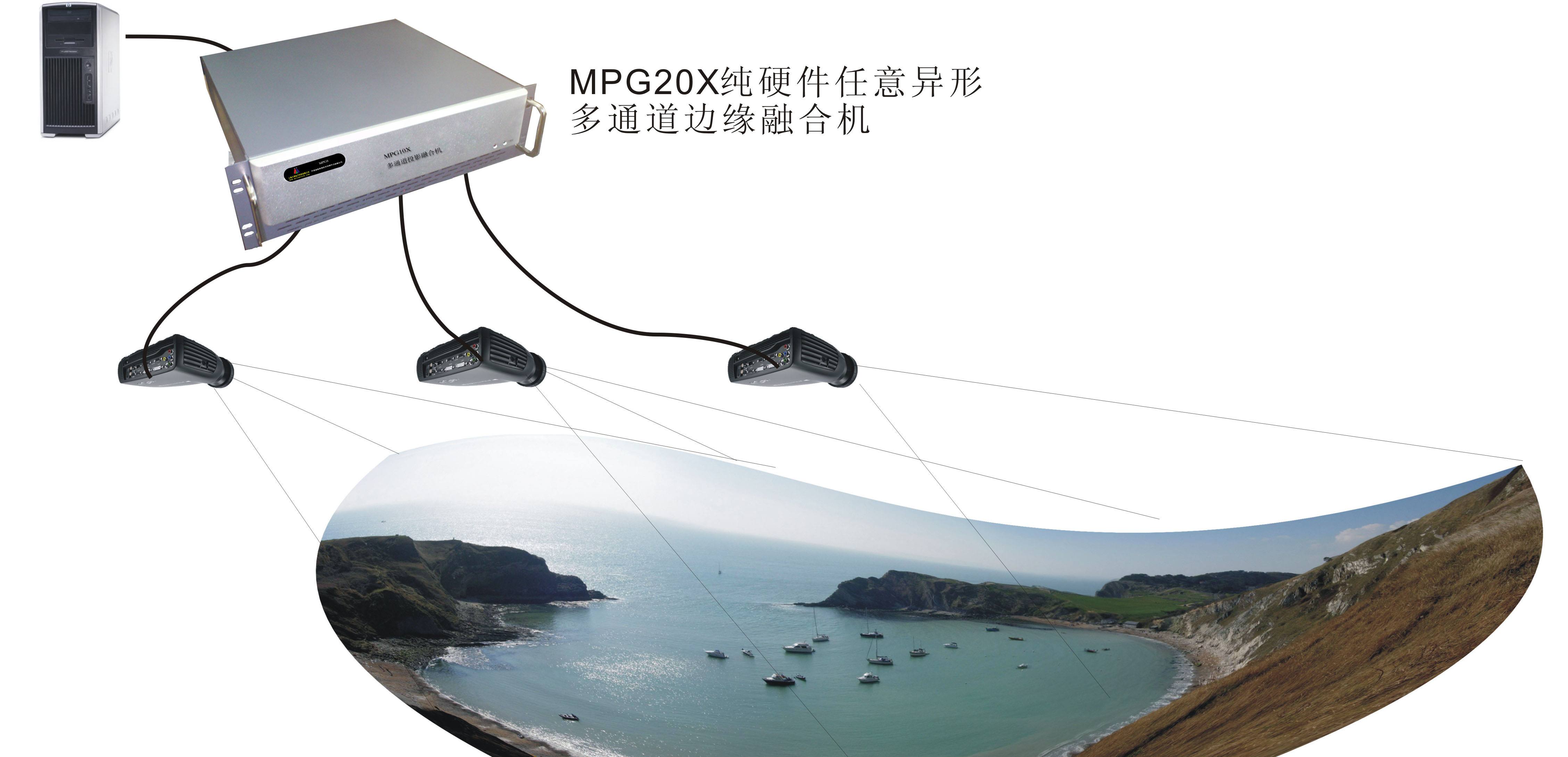

硬件邊緣融合報價

硬件融合在原理上與軟件融合沒有區別，主要在于硬件設備上，軟件融合是將融合技術融入到軟件及服務器中，硬件融合是使用單獨的硬件設備，鏈接各個投影機通道，達到融合效果。

1、投影機根據需求定制：4000-24000/臺

2、融合軟件(融合投影)：6000-8000/套

3、主機(i7/高端獨顯/4G/500G/工控機箱)：6000-8000/臺

4、線材(視頻線、布線、線槽等)：2000-4000/套

5、金屬支架定制：400-1000/個

6、融合設備通道數量、設備檔次、數字內容清晰度：8000-20000/兩通道

邊緣融合優勢

1、增大畫面尺寸、畫面更完整

顯然，多臺投影機投射出來的畫面肯定比一臺投影機投射出來的畫面尺寸更加，也會使得一個畫面更加完整的展現。

2、增加圖像亮度

如果是一臺投影機投射出來的畫面，當尺寸被放大時亮度就會降低，而多臺投影機投射出來相同大小的畫面會保持原有的亮度。

3、圖像分辨率更高

兩臺投影機分別投射出圖像的一部分，那么這樣展現出來的圖像分辨率自然也就提高了。

4、縮短投影機投射距離

無縫拼接技術的出現必然會使得投影距離縮短，因?yàn)橥队熬嚯x等于鏡頭焦距乘屏幕寬度，所以投射的屏幕寬度小了，投影距離也就短了。

5、特殊形狀屏幕上成像(弧幕或球幕)

如果是在一個球形的屏幕上，一臺投影機需要較遠的距離才能投射出覆蓋整個屏幕的畫面，而多臺投影機的組成就能夠在短距離內投射出整個畫面。

6、增加畫面層次感

采用了投影融合技術，能夠有效的提高畫面的分辨率和亮度，那么投射到高質量的投影幕上，呈現出來的畫面也就更加的有層次感了。

邊緣融合實際應用

1.影院

2.多媒體廣告屏

3.展館

4.各種指揮中心

5.會議中心

6.機場、地鐵

邊緣融合未來發展趨勢

在未來的三到五年內，邊緣融合技術將會成為整個投影融合行業的主流，加上近年來網絡技術提高和市場普及，邊緣融合技術更是受益匪淺，高性能的邊緣融合設備在將來一定有更大更好的舞臺發展。
